切割噴嘴的選擇

激光切割噴嘴可以輔助氣體快速噴出，可以有效地阻止熔漬等雜物往上反彈，進而可以保護聚焦鏡。同時它可以控制氣體擴散面積及大小，進而會影響到激光切割機的切割質量。與此同時噴嘴的孔徑大小會根據切割材料的厚度而有所不同。由于噴嘴的孔徑越大，對于聚焦鏡的保護作用越小。所以合理的選擇激光切割機噴嘴孔徑的大小，才能更有效地進行生產。

激光切割噴嘴大部分型號有單層和雙層之分，適用于不同品牌的機器，如有不了解應購買哪款型號的買家，下單前請咨詢我們的在線客服，告訴我們貴司的機器牌子， 噴嘴直徑高度， 單層還是雙層， 或者發送圖片給我們參考， 我們即可知道貴司應購買的規格型號。

1、切割薄板（3mm以下）時。選擇Φ1mm孔徑的噴嘴會比較細，而選擇Φ1.5mm孔徑的噴嘴會比較粗，而且轉角的地方會比較容易有容漬。

2、切割厚板（3mm以上）時。選擇Φ1mm孔徑的噴嘴使用時不太穩定。因?yàn)檫@時切割功率較高，相對散熱時間較長，相對切割時間也隨之增長，用Φ1mm孔徑的噴嘴氣體擴散面積小，所以不太穩定，但基本上還是可以使用的。而選擇Φ1.5mm孔徑的噴嘴氣體擴散面積大，氣體流速較慢，所以切割時比較穩定。

3、切割10mm以上的板材時。目前一般選擇直徑2mm或2mm以上孔徑的噴嘴。

會聚型噴嘴結果及優化的要性

激光切割質量主要受光束，材料屬性以及輔助氣體在激光或激光穿孔都起著至關重要的作用，噴嘴作為激光束和輔助氣體的排出通道，其內部形狀及其產生的流暢特征是影響激光切割質量和效率的關鍵因互之一。因此，對常用噴嘴氣體流場結構進行模擬和分析對指導實際生產具有十分重要的意義。

早期使用的傳統噴嘴有平行形，收斂，錐形結構，隨著激光加工水平的發展，人們對傳統噴嘴進行了許多改進，有附壁形和非圓形以及不共腔噴嘴等。從整體上看，以上噴嘴屬于亞音速噴嘴，并且從數值模擬的結果來看超音速噴嘴噴出的氣流的動力學性能要優于常用會聚型的，但由于超音速噴嘴的內壁形狀曲線十分復雜，在當前的加工水平下，要制造出完全結構的超音速噴嘴成本非常高，因此實際生產中超音速噴嘴并沒有產品化。

兩種會聚型噴嘴的比較：（a）平行型 （b）收斂型 （c）錐型

1、錐形噴嘴內部錐角越大，氣體在噴嘴內部膨脹不充分，出口圓心處的靜壓越高，速度越小，對相來的阻滯作用就越顯著。

2、在相同的來流條件下，收斂型噴嘴隨穩定長度的增加，即收斂段拋物線曲率半徑的減小，噴嘴內部氣流的欠膨脹性越明顯，出口圓遲延的靜壓越高。

3、在來流條件相同，噴嘴其他形狀參數相同的情況下，具有相同穩定段長度的收斂性噴嘴比錐形噴嘴在出口圓心處有更低的靜壓和更高的出口速度，可見收斂型更有利于氣體膨脹。

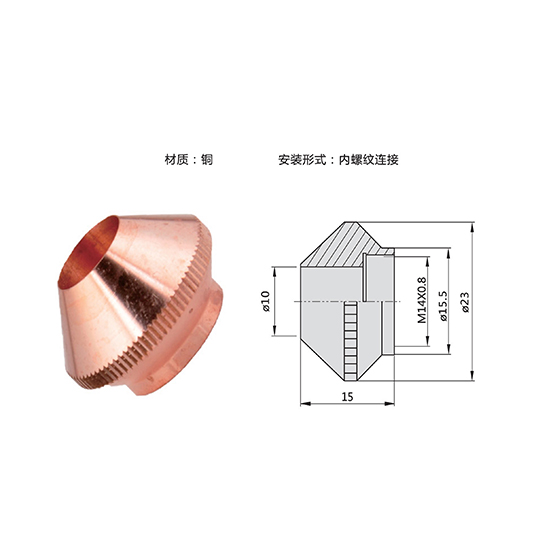

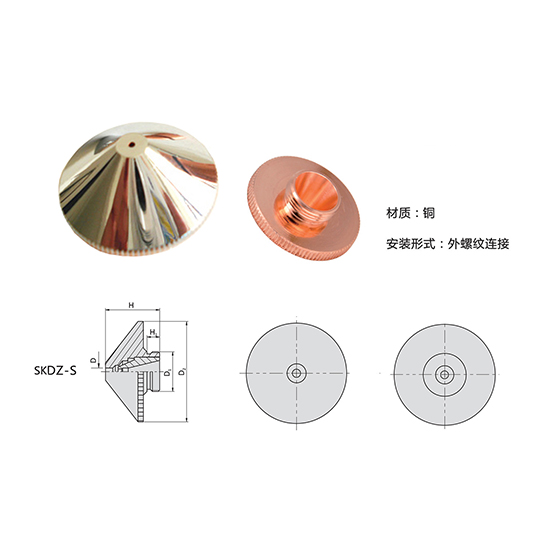

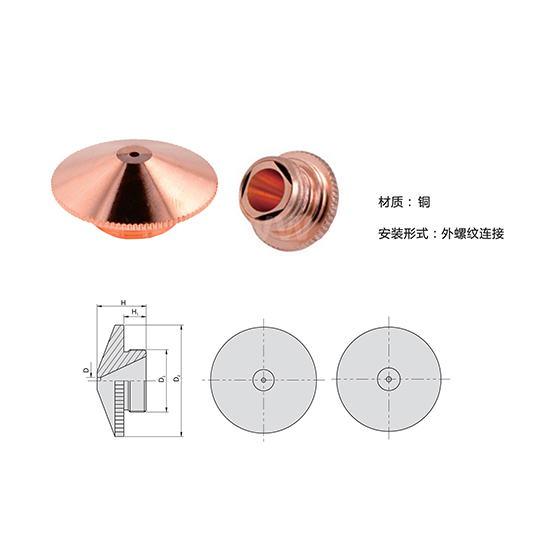

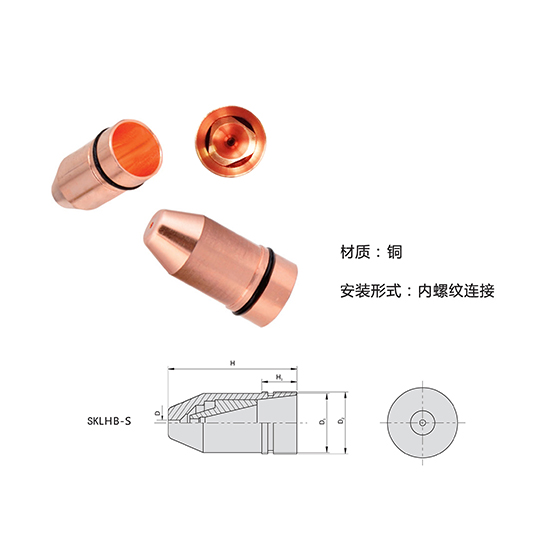

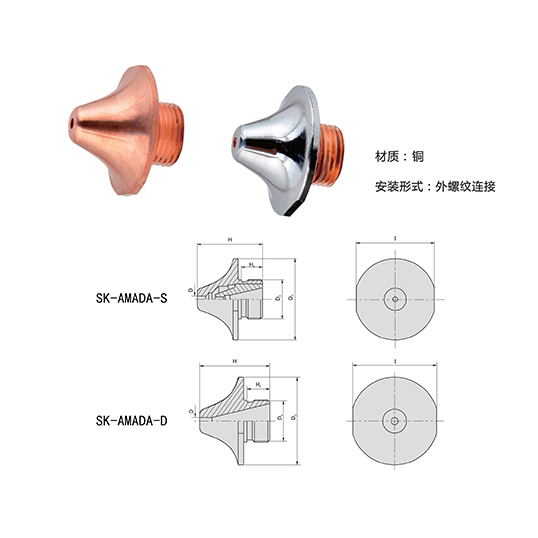

尺寸規格：
